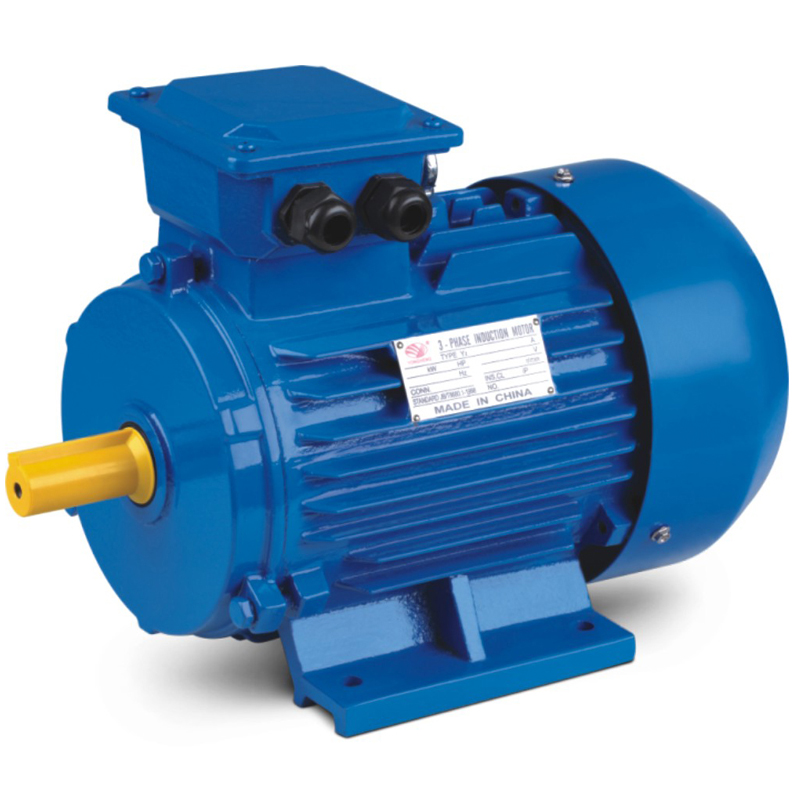

Three Phase Asynchronous Induction Motor Y2 series

Home>Electric Motor>Three Phase Electric Motor>Three Phase Asynchronous Induction Motor Y2 series

Three Phase Asynchronous Induction Motor Y2 series

Additional information

BRAND

Keliang
POWER

0.18-315KW
VOLTAGE

380V

B3 OVERALL & INSTALLATION DIMENSION

Frame Poles H A A/2 B C D E F G K AA AD AC L
71** 2、 4、 6、 8 71 112 56 90 45 14 30 5 11 7X10 132 188/180 145 260
80 2、 4、 6、 8 80 125 62.5 100 50 19 40 6 15.5 10X13 160 217 165 295
90S 2、 4、 6、 8 90 140 70 100 56 24 50 8 20 10X13 175 235 185 335
90L1/L2 2、 4、 6、 8 90 140 70 125 56 24 50 8 20 10X13 175 235 185 365
100** 2、 4、 6、 8 100 160 80 140 63 28 60 8 24 12X16 196 252 205 400
112 2、 4、 6、 8 112 190 95 140 70 28 60 8 24 12X16 220 292 230 400
132S 2、 4、 6、 8 132 216 108 140 89 38 80 10 33 12X16 252 325 270 480
132M/L 2、 4、 6、 8 132 216 108 178 89 38 80 10 33 12X16 252 325 270 510/535
160M/L 2、 4、 6、 8 160 254 127 210/254 108 42 110 12 37 15X19 290 390 320 640
180M 2、 4、 6、 8 180 279 140 241 121 48 110 14 42.5 15 355 455 360 670
180L 2、 4、 6、 8 180 279 140 279 121 48 110 14 42.5 15 355 455 360 710
200L 2、 4、 6、 8 200 318 159 305 133 55 110 16 49 19 375 505 400 775
225S 4、8 225 356 178 286 149 60 140 18 53 19 435 560 470 815
225M 2 225 356 178 311 149 55 110 16 49 19 435 560 470 820
225M 4、6、8 225 356 178 311 149 60 140 18 53 19 435 560 470 845
250M 2 250 406 203 349 168 60 140 18 53 24 490 615 510 910
4、6、8 250 406 203 349 168 65 140 18 58 24 490 615 510 910
280S 2 280 457 228.5 368 190 65 140 18 58 24 550 680 580 985
4、6^ 8 280 457 228.5 368 190 75 140 20 67.5 24 550 680 580 985
280M 2 280 457 228.5 419 190 65 140 18 58 24 550 680 580 1035
4、6、8 280 457 228.5 419 190 75 140 20 67.5 24 550 680 580 1035
2 315 508 254 406 216 65 140 18 58 28 635 845 645 1185
315S 4、6、8 315 508 254 406 216 80 170 22 71 28 635 845 645 1215
315M 2 315 508 254 457 216 65 140 18 58 28 635 845 645 1295
4、6、8 315 508 254 457 216 80 170 22 71 28 635 845 645 1325
315L 2 315 508 254 508 216 65 140 18 58 28 635 845 645 1295
4、6、8 315 508 254 508 216 80 170 22 71 28 635 845 645 1325
355M 2 355 610 305 560 254 75 140 20 67.5 28 730 1010 710 1500
4、6、8 355 610 305 560 254 95 170 25 86 28 730 1010 710 1530
355L 2 355 610 305 630 254 75 140 20 67.5 28 730 1010 710 1500
4、6、8 355 610 305 630 254 95 170 25 86 28 730 1010 710 1530

★★:This frame size has two housing size, the rated output is for normal “L” size, and increased output is for the bigger “L” size

B5 OVERALL & INSTALLATION DIMENSION

Frame Poles M N P T S D E F G AC AD L
71** 2、 4、 6、 8 130 110 160 3.5 10 14 30 5 11 145 117/109 260
80 2、 4、 6、 8 165 13O 200 3.5 12 19 40 6 15.5 165 137 295
90S 2、 4、 6、 8 165 130 200 3.5 12 24 50 8 20 185 145 335
90L1/L2 2、 4、 6、 8 165 13O 200 3.5 12 24 50 8 20 185 145 365
100** 2、 4、 6、 8 215 180 250 4.0 15 28 60 8 24 205 152 400
112 2、 4、 6、 8 215 180 250 4.0 15 28 60 8 24 230 180 400
132S 2、 4、 6、 8 265 230 300 4.0 15 38 80 10 33 270 193 480
132M/L 2、 4、 6、 8 265 230 300 4.0 15 38 80 10 33 270 193 510/535
160M/L 2、 4、 6、 8 300 250 350 5.0 19 42 110 12 37 320 230 640
180M 2、 4、 6、 8 300 250 350 5.0 19 48 110 14 42.5 380 180 670
180L 2、 4、 6、 8 350 300 400 5.0 19 55 110 16 49 420 180 710
200L 2、 4、 6、 8 350 300 400 5.0 19 55 110 16 49 400 280 775
225S 4、8 400 350 450 5.0 19 60 140 18 53 470 305 815
225M 2 400 350 450 5.0 19 55 110 16 49 470 335 820
225M 4、6、8 400 350 450 5.0 19 60 140 18 53 470 335 845
250M 2 500 450 550 5.0 19 60 140 18 53 510 370 910
4、6、8 500 450 550 5.0 19 65 140 18 58 510 370 910
280S 2 500 450 550 5.0 19 65 140 18 58 580 410 985
4、6、8 500 450 550 5.0 19 75 140 20 67.5 580 410 985
280M 2 500 450 550 5.0 19 65 140 18 58 580 410 1035
4、6、8 500 450 550 5.0 19 75 140 20 67.5 580 410 1035

★★:This frame size has two housing size, the rated output is for normal “L” size, and increased output is for the bigger “L” size

B14 OVERALL & INSTALLATION DIMENSION

Frame B14 B14B D E F G KK AC HD L
N M P T S R N M P T S R
71** 70 85 105 2.5 M6 0 14 30 5 11 1-M20X1.5 145 117/109 260
80 80 100 120 3.0 M6 0 110 130 160 3.5 M8 19 40 6 15.5 1-M20X1.5 165 137 295
90S 95 115 140 3.0 M8 0 110 130 160 3.5 M8 0 24 50 8 20 1-M20X1.5 185 145 335
90L1/L2 95 115 140 3.0 M8 0 110 130 160 3.5 M8 0 24 50 8 20 1-M20X1.5 185 145 365
100** 110 130 160 3.5 M8 0 130 165 200 3.5 M10 0 28 60 8 24 1-M20X1.5 205 152 400
112 110 130 160 3.5 M8 0 130 165 200 3.5 M10 0 28 60 8 24 2-M25X1.5 230 180 400
132S 130 165 200 3.5 M10 0 180 215 250 4.0 M12 0 38 80 10 33 2-M25X1.5 270 193 480
132M/L 130 165 200 3.5 M10 0 180 215 250 4.0 M12 0 38 80 10 33 2-M25X1.5 270 193 510/535

★★:This frame size has two housing size, the rated output is for normal “L” size, and increased output is for the bigger “L” size

B35 OVERALL & INSTALLATION DIMENSION

Frame Poles H M N P T S A B C D E F G K AA AD AC L
71** 2、 4、 6、 8 71 110 130 160 3.5 10 112 90 45 14 30 5 11 7X10 132 188/180 145 260
80 2、 4、 6、 8 80 130 165 200 3.5 12 125 100 50 19 40 6 15.5 10X13 160 217 165 295
90S 2、 4、 6、 8 90 130 165 200 3.5 12 140 100 56 24 50 8 20 10X13 175 235 185 335
90L1/L2 2、 4、 6、 8 90 130 165 200 3.5 12 140 125 56 24 50 8 20 10X13 175 235 185 365
100** 2、 4、 6、 8 100 180 215 250 4.0 15 160 140 63 28 60 8 24 10X13 196 252 205 400
112 2、 4、 6、 8 112 180 215 250 4.0 15 190 140 70 28 60 8 24 12X16 220 292 230 400
132S 2、 4、 6、 8 132 230 265 300 4.0 15 216 140 89 38 80 10 33 12X16 252 325 270 480
132M/L 2、 4、 6、 8 132 230 265 300 4.0 15 216 178 89 38 80 10 33 12X16 252 325 270 510/535
160M/L 2、 4、 6、 8 160 250 300 350 5.0 19 254 210/254 108 42 110 12 37 15X19 290 290 320 640
180M 2、 4、 6、 8 180 300 250 350 5.0 19 279 241 121 48 110 14 42.5 15 355 455 360 670
180L 2、 4、  6、 8 180 300 250 350 5.0 19 279 279 121 48 110 14 42.5 15 355 455 360 710
200L 2、 4、 6、 8 200 350 300 400 5.0 19 318/ 305 133 55 110 16 49 19 375 505 400 775
225S 4、8 225 400 350 450 5.0 19 356 286 149 60 140 18 53 19 435 560 470 815
225M 2 225 400 350 450 5.0 19 356 311 149 55 110 16 49 19 435 560 470 820
225M 4、6、8 225 400 350 450 5.0 19 356 311 149 60 140 18 53 19 435 560 470 845
250M 2 250 500 450 550 5.0 19 406 349 168 60 140 18 49 24 490 615 510 910
4、6、8 250 500 450 550 5.0 19 406 349 168 65 140 18 58 24 490 615 510 910
280S 2 280 5OO 450 550 5.0 19 457 368 190 65 140 18 58 24 550 680 580 985
4、6、8 280 500 450 550 5.0 19 457 368 190 75 140 20 68 24 550 680 580 985
280M 2 280 500 450 550 5.0 19 457 419 190 65 140 18 58 24 550 680 580 1035
4、6、8 280 500 450 550 5.0 19 457 419 190 75 140 20 68 24 550 680 580 1035
315S 2 315 600 550 660 6.0 24 508 406 216 65 140 18 58 28 635 845 645 1185
4、6、8 315 600 550 660 6.0 24 508 406 216 80 170 22 71 28 635 845 645 1215
315M 2 315 600 550 660 6.0 24 508 457 216 65 140 18 58 28 635 845 645 1295
4、6、8 315 600 550 660 6.0 24 508 457 216 80 170 22 71 28 635 845 645 1325
315L 2 315 600 550 660 6.0 24 508 508 216 65 140 18 58 28 635 845 645 1295
4、6、8 315 600 550 660 6.0 24 508 508 216 80 170 22 71 28 635 845 645 1325
355M 2 355 740 680 800 6.0 24 610 560 254 75 140 20 68 28 730 1010 710 1500
4、6、8 355 740 680 800 6.0 24 610 560 254 95 170 25 86 28 730 1010 710 1530
355L 2 355 740 680 800 6.0 24 610 630 254 75 140 20 68 28 730 1010 710 1500
4、6、8 355 740 680 800 6.0 24 610 630 254 95 170 25 86 28 730 1010 710 1530

★★:This frame size has two housing size, the rated output is for normal “L” size, and increased output is for the bigger “L” size

TECHNICAL DATA AT 380V 50Hz

Model Output Speed (r/min) Voltage (V) Current (A) Power Factor Eff(%) Tstart/Tn Ist/ln Tmax/Tn Tmin/Tn
kW HP
2 poles
Y2-711-2 0.37 0.50 2800 380 0.99 0.81 70.0 2.2 6.1 2.2 1.6
Y2-712-2 0.55 0.75 2800 380 1.44 0.82 71.0 2.2 6.1 2.3 1.6
Y2-801-2 0.75 1 2825 380 1.90 0.83 72.1 2.2 6.1 2.3 1.5
Y2-802-2 1.1 1.5 2825 380 2.65 0.84 75.0 2.2 7.0 2.3 1.5
Y2-90S-2 1.5 2 2840 380 3.51 0.84 77.2 2.2 7.0 2.3 1.5
Y2-90L-2 2.2 3 2840 380 4.93 0.85 79.7 2.2 7.0 2.3 1.4
Y2-100L-2 3 4 2880 380 6.43 0.87 81.5 2.2 7.5 2.3 1.4
Y2-112M-2 4 5.5 2890 380 8.31 0.88 83.1 2.2 7.5 2.3 1.4
Y2-132S1-2 5.5 7.5 2900 380 11.2 0.88 84.7 2.2 7.5 2.3 1.2
Y2-132S2-2 7.5 10 2900 380 15.1 0.88 86.0 2.2 7.5 2.3 1.2
Y2-160M1-2 11 15 2930 380 21.4 0.89 87.6 2.2 7.5 2.3 1.2
Y2-160M2-2 15 20 2930 380 28.9 0.89 88.7 2.2 7.5 2.3 1.2
Y2-160L-2 18.5 25 2930 380 35.0 0.90 89.3 2.2 7.5 2.3 1.1
Y2-180M-2 22 30 2940 380 41.3 0.90 89.9 2.0 7.5 2.3 1.1
Y2-200L1-2 30 40 2950 380 55.8 0.90 90.7 2.0 7.5 2.3 1.1
Y2-200L2-2 37 50 2950 380 68.5 0.90 91.2 2.0 7.5 2.3 1.1
Y2-225M-2 45 60 2950 380 82.8 0.90 91.7 2.0 7.5 2.3 1.0
Y2-250M-2 55 75 2950 380 100.8 0.90 92.1 2.0 7.5 2.3 1.0
Y2-280S-2 75 100 2950 380 136.6 0.90 92.7 2.0 7.5 2.3 0.9
Y2-280M-2 90 125 2950 380 161.6 0.91 93.0 2.0 7.5 2.3 0.9
Y2-315S-2 110 150 2950 380 196.9 0.91 93.3 1.8 7.1 2.2 0.9
Y2-315M-2 132 180 2950 380 235.7 0.91 93.5 1.8 7.1 2.2 0.9
Y2-315L1-2 160 220 2950 380 281.7 0.92 93.8 1.8 7.1 2.2 0.9
Y2-315L2-2 200 270 2950 380 351.4 0.92 94.0 1.8 7.1 2.2 0.8
Y2-355M-2 250 340 2950 380 439.2 0.92 94.0 1.6 7.1 2.2 0.8
Y2-355L-2 315 420 2950 380 553.4 0.92 94.0 1.6 7.1 2.2 0.8
4 poles
Y2-711-4 0.25 0.33 1400 380 0.79 0.74 65.0 2.1 5.2 2.2 1.7
Y2-712-4 0.37 0.50 1400 380 1.12 0.75 67.0 2.1 5.2 2.2 1.7
Y2-801-4 0.55 0.75 1390 380 1.57 0.75 71.0 2.4 5.2 2.3 1.7
Y2-802-4 0.75 1 1390 380 2.08 0.76 72.1 2.3 6.0 2.3 1.6
Y2-90S-4 1.1 1.5 1400 380 2.89 0.77 75.0 2.3 6.0 2.3 1.6
Y2-90L-4 1.5 2 1400 380 3.74 0.79 77.2 2.3 6.0 2.3 1.6
Y2-100L1-4 2.2 3 1420 380 5.18 0.81 79.7 2.3 7.0 2.3 1.5
Y2-100L2-4 3 4 1420 380 6.82 0.82 81.5 2.3 7.0 2.3 1.5
Y2-112M-4 4 5.5 1440 380 8.92 0.82 83.1 2.3 7.0 2.3 1.5
Y2-132S-4 5.5 7.5 1440 380 11.9 0.83 84.7 2.3 7.0 2.3 1.4
Y2-132M-4 7.5 10 1440 380 15.8 0.84 86.0 2.3 7.0 2.3 1.4
Y2-160M-4 11 15 1460 380 22.7 0.84 87.6 2.2 7.0 2.3 1.4
Y2-160L-4 15 20 1460 380 30.2 0.85 88.7 2.2 7.5 2.3 1.4
Y2-180M-4 18.5 25 1470 380 36.6 0.86 89.3 2.2 7.5 2.3 1.2
Y2-180L-4 22 30 1470 380 43.2 0.86 89.9 2.2 7.5 2.3 1.2
Y2-200L-4 30 40 1480 380 58.4 0.86 90.7 2.2 7.2 2.3 1.2
Y2-225S-4 37 50 1480 380 70.9 0.87 91.2 2.2 7.2 2.3 1.2
Y2-225M-4 45 60 1480 380 85.7 0.87 91.7 2.2 7.2 2.3 1.1
Y2-250M-4 55 75 1480 380 104.3 0.87 92.1 2.2 7.2 2.3 1.1
Y2-280S-4 75 100 1480 380 141.3 0.87 92.7 2.2 7.2 2.3 1.0
Y2-280M-4 90 125 1480 380 169.0 0.87 93.0 2.2 7.2 2.3 1.0
Y2-315S-4 110 150 1480 380 203.6 0.88 93.3 2.1 6.9 2.2 1.0
Y2-315M-4 132 180 1480 380 243.8 0.88 93.5 2.1 6.9 2.2 1.0
Y2-315L1-4 160 220 1480 380 291.2 0.89 93.8 2.1 6.9 2.2 1.0
Y2-315L2-4 200 270 1480 380 363.2 0.89 94.0 2.1 6.9 2.2 0.9
Y2-355M-4 250 340 1480 380 449.0 0.90 94.0 2.1 6.9 2.2 0.9
Y2-355L-4 315 420 1480 380 565.7 0.90 94.0 2.1 6.9 2.2 0.8
6 poles
Y2-711-6 0.18 0.24 900 380 0.74 0.66 56.0 1.9 4.0 2.0 1.5
Y2-712-6 0.25 0.33 900 380 0.95 0.68 59.0 1.9 4.0 2.0 1.5
Y2-801-6 0.37 0.5 900 380 1.30 0.70 62.0 1.9 4.7 2.0 1.5
Y2-802-6 0.55 0.75 900 380 1.79 0.72 65.0 1.9 4.7 2.1 1.5
Y2-90S-6 0.75 1 910 380 2.26 0.72 70.0 2.0 5.5 2.1 1.5
Y2-90L-6 1.1 1.5 910 380 3.14 0.73 72.9 2.0 5.5 2.1 1.3
Y2-100L-6 1.5 2 940 380 4.04 0.75 75.2 2.0 5.5 2.1 1.3
Y2-112M-6 2.2 3 940 380 5.66 0.76 77.7 2.0 6.5 2.1 1.3
Y2-132S-6 3 4 960 380 7.53 0.76 79.7 2.1 6.5 2.1 1.3
Y2-132M1-6 4 5.5 960 380 9.82 0.76 81.4 2.1 6.5 2.1 1.3
Y2-132M2-6 5.5 7.5 960 380 13.1 0.77 83.1 2.1 6.5 2.1 1.3
Y2-160M-6 7.5 10 970 380 17.5 0.77 84.7 2.0 6.5 2.1 1.3
Y2-160L-6 11 15 970 380 24.8 0.78 86.4 2.0 6.5 2.1 1.2
Y2-180L-6 15 20 970 380 32.1 0.81 87.7 2.0 7.0 2.1 1.2
Y2-200L1-6 18.5 25 970 380 39.2 0.81 88.6 2.1 7.0 2.1 1.2
Y2-200L2-6 22 30 970 380 45.1 0.83 89.2 2.1 7.0 2.1 1.2
Y2-225M-6 30 40 970 380 60.2 0.84 90.2 2.0 7.0 2.1 1.2
Y2-250M-6 37 50 970 380 72.0 0.86 90.8 2.1 7.0 2.1 1.2
Y2-280S-6 45 60 970 380 87.0 0.86 91.4 2.1 7.0 2.0 1.1
Y2-280M-6 55 75 970 380 105.7 0.86 91.9 2.1 7.0 2.0 1.1
Y2-315S-6 75 100 970 380 143.1 0.86 92.6 2.0 7.0 2.0 1.0
Y2-315M-6 90 125 970 380 171.2 0.86 92.9 2.0 7.0 2.0 1.0
Y2-315L1-6 110 150 970 380 208.3 0.86 93.3 2.0 6.7 2.0 1.0
Y2-315L2-6 132 180 970 380 246.6 0.87 93.5 2.0 6.7 2.0 1.0
Y2-355M1-6 160 220 970 380 294.5 0.88 93.8 1.9 6.7 2.0 1.0
Y2-355M2-6 200 270 970 380 367.4 0.88 94.0 1.9 6.7 2.0 0.9
Y2-355L-6 250 340 970 380 459.2 0.88 94.0 1.9 6.7 2.0 0.9
8 poles
Y2-801-8 0.18 0.25 630 380 0.88 0.61 51.0 1.8 3.3 1.9 1.3
Y2-802-8 0.25 0.34 640 380 1.15 0.61 54.0 1.8 3.3 1.9 1.3
Y2-90S-8 0.37 0.50 660 380 1.49 0.61 62.0 1.8 4.0 1.9 1.3
Y2-90L-8 0.55 0.75 660 380 2.17 0.61 63.0 1.8 4.0 2.0 1.3
Y2-100L1-8 0.75 1 690 380 2.40 0.67 71.0 1.8 4.0 2.0 1.3
Y2-100L2-8 1.1 1.5 690 380 3.32 0.69 73.0 1.8 5.0 2.0 1.2
Y2-112M-8 1.5 2 680 380 4.40 0.69 75.0 1.8 5.0 2.0 1.2
Y2-132S-8 2.2 3 710 380 6.04 0.71 78.0 1.8 6.0 2.0 1.2
Y2-132M-8 3.0 4 710 380 7.90 0.73 79.0 1.8 6.0 2.0 1.3
Y2-160M1-8 4.0 5.5 720 380 10.28 0.73 81.0 1.9 6.0 2.0 1.2
Y2-160M2-8 5.5 7.5 720 380 13.61 0.74 83.0 2.0 6.0 2.0 1.2
Y2-160L-8 7.5 10 720 380 17.77 0.75 85.5 2.0 6.0 2.0 1.2
Y2-180L-8 11 15 730 380 25.13 0.76 87.5 2.0 6.6 2.0 1.1
Y2-200L-8 15 20 730 380 34.08 0.76 88.0 2.0 6.6 2.0 1.1
Y2-225S-8 18.5 25 730 380 41.09 0.76 90.0 1.9 6.6 2.0 1.1
Y2-225M-8 22 30 740 380 47.35 0.78 90.5 1.9 6.6 2.0 1.1
Y2-250M-8 30 40 740 380 63.40 0.79 91.0 1.9 6.6 2.0 1.1
Y2-280S-8 37 50 740 380 77.77 0.79 91.5 1.9 6.6 2.0 1.1
Y2-280M-8 45 60 740 380 94.07 0.79 92.0 1.9 6.6 2.0 1.0
Y2-315S-8 55 75 740 380 111.17 0.81 92.8 1.8 6.6 2.0 1.0
Y2-315M-8 75 100 740 380 151.27 0.81 93.0 1.8 6.6 2.0 0.9
Y2-315L1-8 90 125 740 380 177.78 0.82 93.8 1.8 6.6 2.0 0.9
Y2-315L2-8 110 150 740 380 216.83 0.82 94.0 1.8 6.4 2.0 0.9
Y2-355M1-8 132 180 740 380 261.03 0.82 93.7 1.8 6.4 2.0 0.9
Y2-355M2-8 160 220 740 380 314.72 0.82 94.2 1.8 6.4 2.0 0.9
Y2-355L-8 200 270 740 380 387.43 0.83 94.5 1.8 6.4 2.0 0.9
10 poles
Y2-315S-10 45 60 590 380 99.6 0.75 91.5 1.5 6.2 2.0 0.8
Y2-315M-10 55 75 590 380 121.1 0.75 92.0 1.5 6.2 2.0 0.8
Y2-315L1-10 75 100 590 380 162.1 0.76 92.5 1.5 6.2 2.0 0.8
Y2-315L2-10 90 125 590 380 191.0 0.77 93.0 1.5 6.2 2.0 0.8
Y2-355M1-10 110 150 590 380 229.9 0.78 93.2 1.3 6.0 2.0 0.8
Y2-355M2-10 132 180 590 380 275.0 0.78 93.5 1.3 6.0 2.0 0.8
Y2-355L-10 160 220 590 380 333.3 0.78 93.5 1.3 6.0 2.0 0.8

Related products

Do you want to grow your business?

we can do it together

Contact Us
